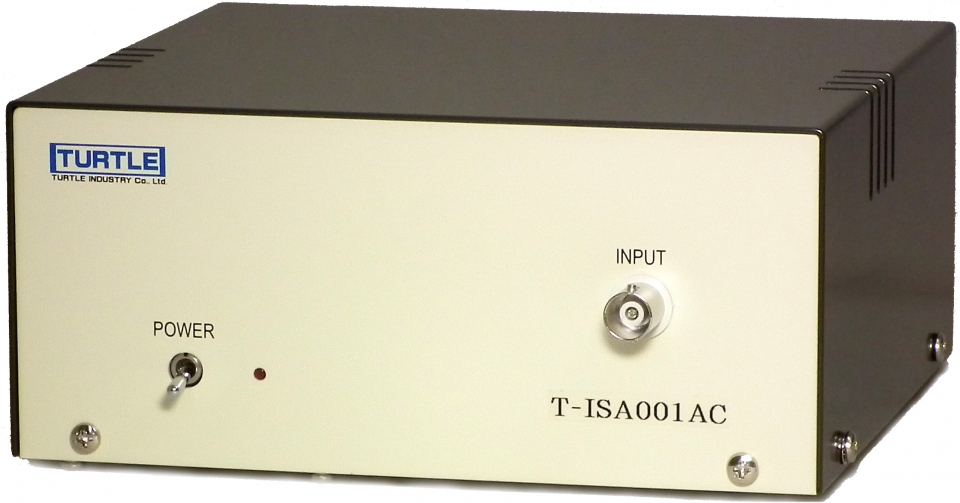

広帯域絶縁アンプ(電源付き)
T-ISA001AC
本機は、DCから1MHzまでの通過帯域幅を持つ広帯域絶縁増幅器です。絶縁は光によるリニア方式のため、一般的な絶縁増幅器に見られるようなスパイクノイズが無く驚くほど静かに信号を伝達します。この増幅器の使用によってノイズに悩まされる事無くアナログ信号を完全絶縁する事が出来ます。入出力間絶縁耐圧も非常に高く、幅広い用途に対応する事が出来ます。信号入出力はBNCコネクタにより使い易い構成になりました。全数出荷時、試験済み安心してお使い頂けます。
無料の試用貸出品あります、期限は1週間、申込はこちら
特注仕様品製作承ります。
価格
60,000円(税別)
台数割引がございます。詳しくはこちら
技術情報
仕様
スクロールできます
| 絶縁耐圧 | 一次と二次回路GND間及びAC100Vとケースの間 500Vrms(1分間) |
| 絶縁抵抗 | 100MΩ以上(500VDC)(同上) |
| 許容入力電圧 | ±1.2Vp(増幅器利得20dB) |
| 入力抵抗 | 100KΩ |
| 利得 | 20dB±4%以内 |
| 総合周波数特性 | DC~1MHz(±3dB 入力 1Vp時) |
| 出力雑音電圧 | 約10mVp以内(入力ショート) |
| 最大出力電圧電流例 | 約±12Vp ±10mA |
| 高調波歪率 | 0.3%以下(10KHzにて 10Vp出力の時) |
| 非直線性 | 0.4%以下(10V出力に対して) |
| 入力換算温度ドリフト | 0.16mV／℃以内(入力ショート) |
| 出力抵抗 | 50Ω |
| 電源(電圧と消費電流) | AC100V ±5V 約50mA(100Vの時) |
| 使用ヒューズ | 125mA 遅延溶断型 |
| 使用温度範囲 | 5℃~45℃ |
| 大きさ | 70(高さ)×160(幅)×150(奥行)各mm(ゴム脚、コネクタ突起部は含まず) |
| 重さ | 約800g(接続ケーブル等含まず) |
付属品
AC100Vケーブル：1.8m 1本
