TUSB-KEY01

USBインタフェース付きキーボードエンコーダボード
TUSB-KEY01

PS/2ポート、OADG109キーボードキーコードに対応します。主要部品以外は取り付けてありません。御自分の目的に合わせて半田付けで取付けて頂きます。8×20のマトリックスに押しボタンスイッチを接続するだけでオリジナルキーボードを構成でき、組込みキーボード構築に最適です。電源はUSB又はPS/2からの供給で完全に動作。コネクタ及び押しボタンスイッチ2個は標準付属(未実装)。パソコンOS付属のドライバ使用でプログラミング不要です。部品を実装しての供給も可能ですので、お問い合わせください。全数出荷時、試験済み安心してお使い頂けます。

価格

5,600円(税別)
台数割引がございます。詳しくはこちら

仕様

スクロールできます
キーマトリックス数8×20
インタフェースUSB又はPS/2のいずれか自動で認識
USBUSB1.1、LowSpeed
コードセットUSB HIDクラス Ver1.1
PS/2 スキャンキーコード1及び2
電源電圧と消費電流DC5V±5%(USB又はPS/2より供給)、約4mA~6mA
大きさ6(高さ)×約43(幅)×74(奥行)各mm(スイッチ類をつけないとき)
重さ約17g

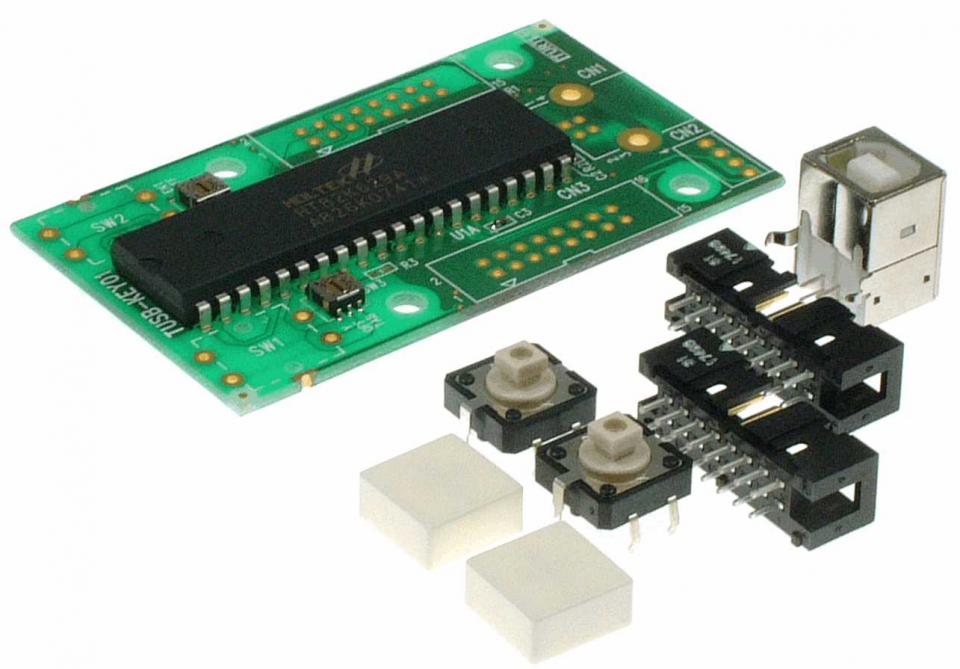

付属品

USBコネクタ 1個
押しボタンスイッチ 2個
キートップ 2個
キー接続コネクタプラグ(16Pボックスヘッダー) 2個

オプション

品名型式価格(税別)
1mUSBケーブルT-CVUSB01300円
0.5m信号ケーブルT-CV16005650円
